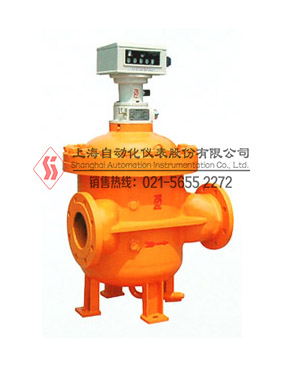

产品名称:LB-200型刮板流量计
产品型号:LB-200
生产厂商:上海自仪九仪表有限公司
产品数量:不限
产品单价:电议



LB-200刮板流量计(上海自动化仪表九厂)

 LB型刮板流量计是一种容积式流量计量仪表用以测量封闭管道中流体的体积流量。
    流量计可以现场显示累积流量,并有远传输出接口,与相应的光电式电脉冲转换器和流量积算仪配套使用,可进行远程测量、显示和控制。适用于各类干净液体的计量
功能:显示累积和批次累积量,并可通过另配的光电脉冲式转换器输出信号
使用场合:石油、化工行业、原油、柴油、轻质油等



特点
1)测量准确度高,基本误差一般可达±0.2%到±0.5%,特殊要求时可达±0.1%,流量计的特性一般不受流体状态的影响,也不受雷诺数大小的限制。
2)采用较高粘度的流体,流体粘度变化对示值影响较小。
3)字轮式计数器累积流体量,无需外部能源,使用方便;计数器累积流量双显示,其中可以复零,方便用户在不连续计量的情况下使用。

     流量计带有光电输出轴,通过输出轴与本公司生产的LPJ-12D型(或LPJ-12D/FI型)光电式电脉冲转换器配套,可远距离传输脉冲信号或4~20mA标准电流信号。

本产品标准号:Q/TDSM 03-2005

本产品执行规程:JJG667-97液体容积式流量计规程




工作原理

    如图所示,刮板在流体的推动下带动转子一起转动,转动过程中刮板在固定的凸轮的作用下依此伸出缩回,连续地与壳体壁形成计量腔计量流体体积,计量腔的容积是固定的,因此,转子的转数与流过流量计的流体体积成正比,通过减速机构在计数器中得到流体体积。

结构图

    刮板流量计主要由壳体、计量体、齿轮减速机构、出轴密封机构,精度修正器、计数器等组成。

   产品应用现场

 主要技术指标

 选型方法
一、确定公称通径:根据实际工作时的流量Q(常用流量),按照30%Qmax<Q<80%Qmax确定Qmax,并由Qmax,从“主要技术指标”表中,确定流量计的公称通径。
二、确定基本误差值(精度等级):根据实际使用要求,确定选用±0.2%还是±0.5%或其他。
三、确定公称压力:根据实际工作压力,按照实际工作压力<公称压力的原则,确定流量计的公称压力。
四、由选定的公称通径、基本误差值(等级精度)和公称压力,按照“选型编码”的内容,选定流量计型号。

 选型编码

 外形及安装尺寸



 配套产品简介
