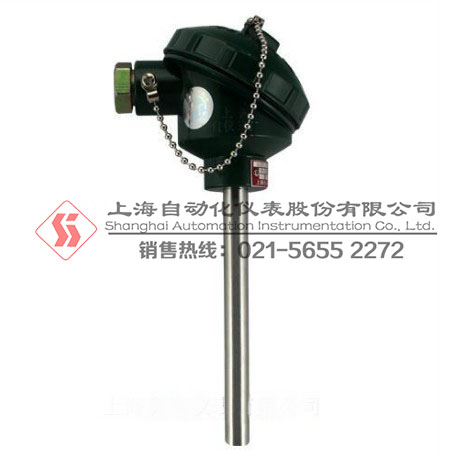

工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～420℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据规定，我厂从1987年起开始生产符合IEC国际标准分度号的Pt100铂热电阻合符合标准分度号的Cu50铜热电阻两大类装配式、统一设计型电阻，应符合JB/T8622-1997及JB/T862３-1997标准．
工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～420℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据规定，我厂从1987年起开始生产符合IEC国际标准分度号的Pt100铂热电阻合符合标准分度号的Cu50铜热电阻两大类装配式、统一设计型电阻，应符合JB/T8622-1997及JB/T862３-1997标准．
测温范围和准确度
| 热电阻类别 | 测量范围℃ | 分度号 | 允许偏差△t ℃ |
| WZP型铂电阻 | -200～420 | Pt100 | B级 允差±（0.3或+0.005︱t︱） |
| A级 允差±（0.15或+0.002︱t︱） |
| WZC型铜电阻 | -150～100 | Cu50 | -50～100℃ 允差±（0.30+6.0×10-3t） |
注：式中“t”为感温元件的实测温度值。
□型号表示
| W | Z | 规格 | 内容 |
| | | P | | 铂电阻 |
| C | | 铜电阻 |
| 热电阻材料 | - | １ | | 无固定装置式 |
| ２ | | 固定螺纹式 |
| ３ | | 活动式法兰 |
| ４ | | 固定法兰式 |
| ６ | | 固定螺纹锥形保护管式 |
| 安 装 固 定 形 式 | 2 | | 防溅式 |
| 3 | | 防水式 |
| | | 非统设：插座式，小接线盒式等 |
| 接线盒形式 | 0 | Φ16mm保护管 |
| 1 | Φ12mm保护管 |
| | 非统设：各种规格保护管 |
| 设 计 序 号 | |
| W | Z | □ | - | □ | □ | □ | |
热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻值R0的比值：（R100/ R0）
分度号Pt100: A 级 R0=100±0.06Ω
B级 R0=100±0.12Ω
分度号Cu50： R0=50±0.05Ω
热响应时间
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间用T0.5表示。
热电阻公称压力
一般指在该工作温度下保护管所能承受的外压（静压）耐不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置放深度以及被测介质的流速和种类有关。
热电阻小置入深度
︱min＝︱元+15D
︱min－小可用置入深度
︱元－感温元件长度
D－保护管外径
自然影响
通过热电阻中测量电流5mA时，测得的电阻增量换算成温度值应不大于0.30℃。
绝缘电阻
常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度在15～35℃范围内，相对湿度应不大于80%。常温绝缘电阻值应不小于100MΩ
